Per 35 anni ARM ha venduto progetti. Mai un transistor, mai un wafer, mai un chip con il proprio logo stampato sopra. Il 24 marzo 2026, quella storia è finita. L'ARM AGI CPU è il primo processore fisico dell'azienda: 136 core Neoverse V3, litografia TSMC 3nm, 300 watt di TDP. Co-sviluppato con Meta. ARM non è più la Svizzera dei semiconduttori — è un produttore che compete direttamente con i propri clienti.
Il tempismo racconta più delle specifiche. SoftBank possiede il 90% di ARM e a novembre 2025 ha completato l'acquisizione di Ampere Computing per 6.5 miliardi di dollari. La strategia è chiara: controllare l'intera filiera, dal design al rack. Chi segue il mercato della compressione AI e del silicon sa che i margini veri si fanno vendendo hardware, non licenze.
ARM AGI CPU: cosa c'è dentro il primo chip ARM server
L'architettura è Armv9.2 in configurazione dual-chiplet. Tradotto: due die su un unico package, 136 core Neoverse V3 che girano a 3.2 GHz all-core e 3.7 GHz in boost. Il TDP è fissato a 300 watt — aggressivo, ma non fuori scala per un ARM server processore di questa densità.
Il sottosistema memoria è il pezzo forte. Dodici canali DDR5 a 8800 MT/s pompano oltre 800 GB/s di bandwidth, con 6 GB/s per singolo core e latenza sotto i 100 nanosecondi. Ogni core ha 2 MB di cache L2, più 128 MB di cache di sistema condivisa. Per la connettività: 96 lane PCIe Gen6 e CXL 3.0 nativo.

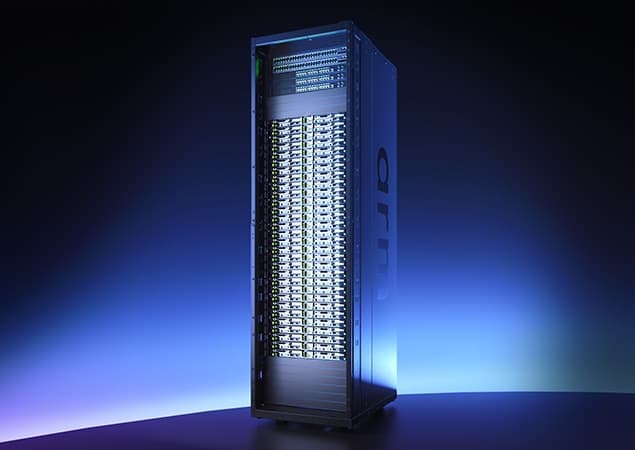

I numeri di densità per rack sono impressionanti sulla carta. La reference board è un 1OU dual-node: 272 core per blade. In configurazione air-cooled a 36 kW si arriva a 8.160 core per rack. Con liquid-cooling a 200 kW si parla di oltre 45.000 core per rack.
Numeri di carta, appunto.
ARM Neoverse V3 data center: i partner e il claim controverso
ARM dichiara un vantaggio di 2x nelle performance per rack rispetto a x86. I numeri grezzi — 136 core a 300W — suggeriscono un'efficienza competitiva, ma il confronto diretto con AMD e Intel dipende dalla metrica scelta. Il problema:
